고르지 못한 타이어 마모, 구부러진 스티어링 휠 또는 서스펜션 작업 후 표류하는 자동차로 인해 DIY 얼라이먼트가 단순한 측정 작업처럼 보일 수 있습니다. 실제로 정확한 결과는 타이 로드 조정 이상의 것에 달려 있습니다. 차량은 기계적으로 견고해야 하고, 바닥 수준이 있어야 하며, 모든 도구가 안정적인 기준에 장착되어야 합니다.
올바른 장비를 선택하고 자동차 휠 정렬 클램프를 올바르게 사용하면 실제 정렬 오류와 잘못된 판독값을 구분하는 데 도움이 됩니다. 앞의 섹션에서는 도구 선택, 설정, 조정 순서 및 최종 측정을 신뢰할 수 있는지 확인하는 점검 사항을 다룹니다.
정렬은 마모된 스티어링 또는 서스펜션 부품을 보상할 수 없습니다. 장착하기 전에 자동차 휠 정렬 클램프를 타이로드 엔드, 볼 조인트, 컨트롤 암 부싱, 휠 베어링, 휠 및 타이어의 느슨함이나 손상 여부를 검사하십시오. 조인트가 느슨하면 측정 후 휠이 움직일 수 있고, 구부러진 림은 클램프의 기준을 변경합니다. 조정을 시작하기 전에 휠, 타이어, 스티어링 링키지 및 서스펜션 구성 요소에 대한 완전한 사전 정렬 검사를 수행해야 합니다.
고장난 부품을 먼저 수리하고 일치하지 않는 타이어, 압착된 조정 장치 또는 손상된 나사산이 있는지 확인하십시오. 그렇지 않으면 장비가 안전해 보이는 경우에도 판독값이 계속 변경될 수 있습니다.
일반적인 목표를 복사하는 대신 정확한 차량, 서스펜션, 구동계 및 부하 조건에 대한 사양을 사용하십시오. 선호하는 토우, 캠버 및 캐스터 값은 모델과 구성에 따라 다를 수 있습니다. 차가운 타이어 공기압을 타이어 측벽에 표시된 최대 공기압이 아니라 현수막이나 사용 설명서에 표시된 수치에 맞춰 설정하십시오. 지상고 변경을 먼저 완료한 다음 지정된 연료 레벨, 화물 또는 밸러스트를 설정하십시오.
긴 레벨 또는 디지털 경사계를 사용하여 타이어 4개 위치 모두에서 바닥을 점검하십시오. 좌우 경사는 캠버를 왜곡할 수 있고, 전후 경사는 캐스터 스윕에 영향을 미칠 수 있으므로 필요한 경우 단단하고 측정된 패드를 사용하십시오. 스티어링 휠을 중앙에 고정하고 차량을 제 위치로 굴린 다음 서스펜션을 일관되게 고정합니다. 고르지 않은 표면이나 움직이는 스티어링 휠로 인해 발생하는 설정 오류는 실제 정렬 변경과 쉽게 유사할 수 있습니다.
스크라이빙된 타이어 라인, 미세한 테이프, 발가락 플레이트 또는 평행한 끈이 앞발 발가락 점검을 지원할 수 있습니다. 전면 및 후면 지점을 일치시키면 토인 또는 토아웃이 표시되지만 두 판독값은 모두 동일한 높이에서 가져와 차량별 제한과 비교해야 합니다. 2점 방법은 일반적으로 전체 발가락만 표시하는 반면, 사각형 스트링은 각 휠을 개별적으로 측정하기 위한 중심 참조를 제공합니다.
DIY 작업 | 유용한 장비 | 획득한 정보 |
빠른 앞발 체크 | 스크라이빙된 라인과 가는 테이프 | 대략적인 총 발가락 |
개별 휠 토 설정 | 각진 현, 강철 자, 슬립 플레이트 | 각 바퀴의 발가락 |
토, 캠버, 캐스터 작업 | 게이지 또는 전자 헤드, 클램프, 턴 플레이트 | 다양한 정렬 각도 |
캠버에는 수직을 기준으로 하는 게이지, 경사계 또는 전자 헤드가 필요합니다. 캐스터는 일반적으로 제어된 스티어링 스윕을 사용하므로 턴 플레이트 또는 다른 휠 각도 기준이 필요합니다. 슬립 플레이트는 타이로드 조정 중에 타이어가 묶이는 것을 방지합니다. 스티어링 휠 홀더, 휠 초크, 적절한 렌치 및 토크 렌치가 설정을 완료합니다. 코너 웨이트 및 범프 조향 도구는 일반적인 홈 정렬 작업 범위를 벗어납니다.

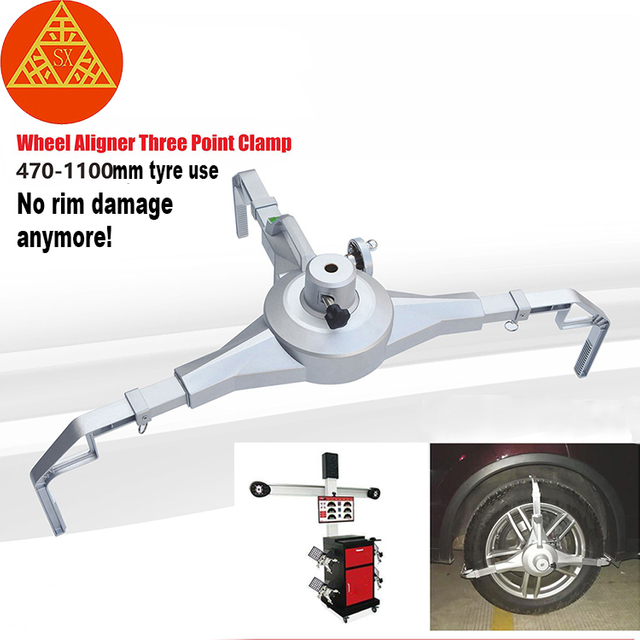

자동차 바퀴 정렬 클램프는 자체적으로 각도를 계산하거나 수정하지 않습니다. 휠과 반복 가능한 관계로 타겟, 센서, 전자 헤드 또는 게이지를 고정합니다.
휠 → 클램프 → 측정 장치 → 판독
체인 시작 부분 근처의 접촉이 고르지 않으면 정밀 센서가 잘못된 위치를 보고할 수 있습니다.

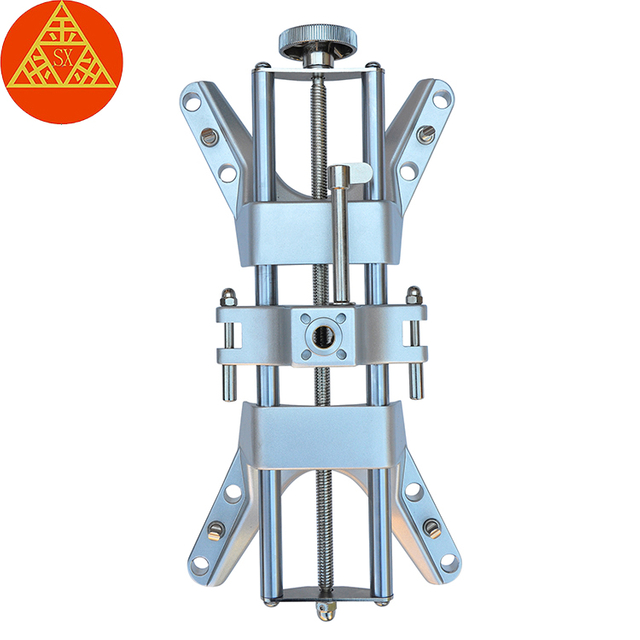

림 크기, 프로필, 목표 구멍 직경, 접촉 스타일 및 정렬 시스템 호환성을 기준으로 장착 여부를 확인해야 합니다. 픽업용 범용 휠 정렬 헤드 클램프는 11~25인치의 림을 수용하고 Φ15, Φ16 또는 Φ18mm 대상 구멍과 함께 사용할 수 있습니다. 누적 공차는 0.20mm를 넘지 않으며 탈착식 림 핑거는 다양한 휠 및 타이어 접촉 요구 사항을 지원합니다.
10인치 전자 휠 정렬 퀵 클램프는 11~25인치의 림을 수용하고 동일한 목표 구멍 크기를 수용합니다. 익스텐션 암은 직경이 720mm에서 1,180mm까지인 타이어로 적용 범위를 확장합니다. 이러한 치수는 유용한 시작점을 제공하지만 자동차 휠 정렬 클램프를 사용하기 전에 휠 간격과 측정 헤드 호환성을 확인해야 합니다.
자동차 휠 정렬 클램프가 접촉하는 휠을 청소한 다음 핑거, 로드, 블록 및 잠금 지점을 검사합니다. 측정 헤드를 설치하기 전에 먼지, 휠 무게 간섭, 손상된 림 가장자리 또는 타이어 측벽과의 접촉으로 인해 클램프가 기울어질 수 있습니다. 하나의 접점을 다른 접점보다 먼저 완전히 로드하는 대신 대칭으로 배치하고 균형 잡힌 순서로 조이십시오.

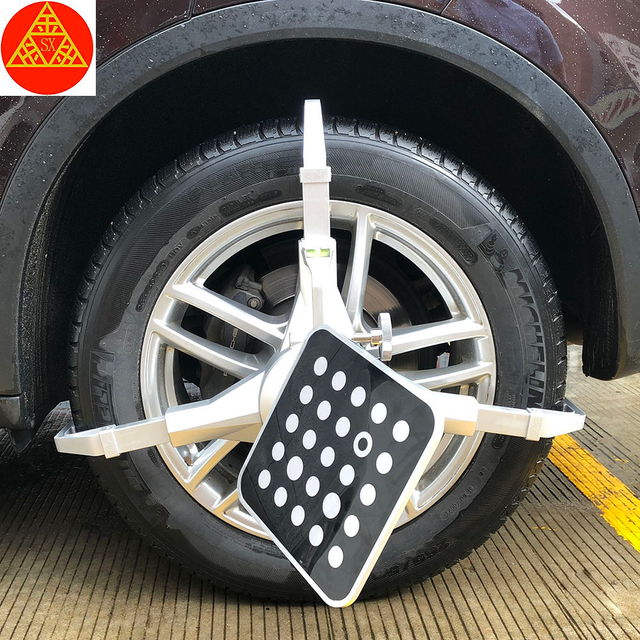

타겟이나 센서를 완전히 장착하고 어셈블리를 옆으로 밀지 않고 잠금 핀을 맞물립니다. 탈착식 림 핑거는 인터페이스를 다양한 휠 구성에 맞게 조정하는 데 도움이 되지만 모든 접점은 여전히 하중을 균등하게 공유해야 합니다.
센서를 핸들로 사용하지 않고 장착된 휠 정렬 클램프의 움직임을 부드럽게 테스트합니다. 어셈블리를 가볍게 터치한 후 표시되는 각도가 변경되면 시스템을 영점 조정하기 전에 자동차 휠 정렬 클램프 장착을 수정하십시오. 이동 참조에서 반복적으로 판독하면 동일한 오류만 반복됩니다.
손상되지 않은 휠이라도 약간의 림 런아웃이 발생할 수 있습니다. 자동차 휠 정렬 클램프는 휠 표면을 따르기 때문에 많은 전자 정렬 절차에서는 롤링 또는 올림 휠 보상을 사용하여 장착 변형을 실제 정렬 각도와 분리합니다. 필요한 보상 절차를 완료하고 나중에 자동차 휠 정렬 클램프의 위치를 변경하지 마십시오.
스티어링 휠을 턴 플레이트나 저마찰 슬립 플레이트에 놓습니다. 자유로운 움직임은 발가락 조정 중 트레드 바인딩을 방지하고 제어된 캐스터 스윕을 지원합니다. 발가락 작업을 위해 핸들을 중앙에 고정하고 캐스터 측정 중에 바퀴를 회전해야 할 때 필요에 따라 홀더를 조정하십시오.
각각의 조정 후에는 차량을 앞뒤로 굴려 같은 방법으로 고정하십시오. 일관된 순서를 사용하세요.
마운트 → 보상 → 측정 → 조정 → 정착 → 재측정
불안정한 설정에서 여러 판독값을 수집하는 것보다 일관성이 더 중요합니다.
지정된 캐스터 목표와 측정 장치에 필요한 조향 스윕으로 시작하십시오. 턴 플레이트 표시는 신뢰할 수 있는 휠 각도 참조를 제공합니다. 스티어링 비율과 자유 유격은 차량마다 다르기 때문에 스티어링 휠 위치만으로는 충분히 정확하지 않습니다. 심, 편심, 컨트롤 암 위치, 스트럿 마운트 또는 스트럿 로드와 같은 승인된 지점을 통해서만 캐스터를 조정하십시오.
모든 도로 차량에 일반 캐스터 조정 기능이 포함되어 있는 것은 아닙니다. 값이 공차를 벗어나면 즉석에서 수정하는 대신 탑승 높이, 부싱, 장착 지점 및 구조적 구성 요소를 검사하십시오.
스티어링을 중앙으로 되돌리고 각 차량 휠 정렬 클램프가 단단히 고정되어 있는지 확인합니다. 두 바퀴 모두에 동일한 접촉면과 보정 방법을 사용한 다음 승인된 캠버 조정 장치에서 약간의 변경을 가합니다. 도로 느낌만으로 차량을 수정하기보다는 선호하는 값, 허용 공차 및 허용되는 크로스 캠버 차이로 각 측면을 비교하십시오.
휠과 스티어링 암이 서스펜션과 함께 움직이기 때문에 캠버를 변경하면 발가락이 이동하는 경우가 많습니다. 완벽한 토를 시도하기 전에 캠버를 완료하십시오. 캐스터, 캠버, 스티어링 휠 센터링 및 토의 순서를 따르면 반복 측정과 불필요한 재조정이 줄어듭니다.
총 발가락은 축의 두 바퀴의 결합 관계를 나타냅니다. 개별 발가락은 차량 중심선 또는 추력 방향을 기준으로 각 바퀴가 어떻게 위치하는지 보여줍니다. 개별 값의 균형을 맞추면 차량이 직선으로 주행하는 동안 스티어링 기어와 스티어링 휠이 중앙에 유지되는 데 도움이 됩니다.
시작 판독값을 기록하고 두 타이로드 위치를 모두 표시합니다. 잠금너트를 풀고 조절 장치를 조금씩 움직여 양쪽의 효과를 추적합니다. 자동차 바퀴 정렬 클램프가 전자 헤드를 지원하는 경우 근처 하드웨어를 취급하는 동안 클램프가 이동하면 절차를 일시 중지하십시오.
하나의 타이로드를 통해 전체 오류를 수정하면 스티어링 휠이 비뚤어진 상태로 유지되면서 전체 토우가 공차 내에 들어갈 수 있습니다. 초기 왼쪽 및 오른쪽 판독값에 따라 보정을 나누고, 스티어링 휠 홀더를 중앙에 고정한 상태로 차량에 지정된 정확한 목표를 향해 작업합니다.
타이 로드가 선택한 위치에서 회전하지 않도록 잠금 너트를 조이는 동안 각 조정 장치를 잡으십시오. 모든 풀린 패스너에 대해 제조업체의 토크 절차를 사용하십시오. 조이는 동안 움직임을 즉시 식별할 수 있도록 조정 전후의 측정값을 기록하십시오.
차를 굴리고 서스펜션을 고정한 다음 완전히 새로운 판독값을 얻으십시오. 어저스터가 어긋난 캠버를 확인한 다음 개별 토우, 전체 토우 및 스티어링 휠 중심을 확인합니다. 하나의 판독값이 허용 범위에 들어가자마자 중단하지 않고 연속 측정값이 일치할 때까지 계속합니다.
최종 각도, 타이어 공기압, 바닥 설정 및 차량 하중을 기록합니다. 이 메모는 타이어 마모를 모니터링하기 위한 기준을 제공하고 다음 차량 휠 정렬 클램프 설정을 더 빠르게 만듭니다.
차량을 굴리고 고정시킨 후 최소 두 개의 최종 측정 세트를 수행하십시오. 자동차 휠 정렬 클램프 하나를 제거했다가 다시 설치하고, 필요한 보상을 반복하고, 값이 기록된 수치에 가깝게 돌아오는지 확인하십시오. 큰 차이는 서스펜션 설정보다는 접촉 위치, 림 런아웃, 느슨한 하드웨어, 바닥 경사 또는 보상 오류를 나타냅니다.
왼쪽 및 오른쪽 값과 합계를 비교합니다. 잠금 너트를 조인 후, 스티어링 홀더를 풀거나, 휠을 돌려 중앙으로 되돌린 후 변화를 관찰하십시오. 신뢰할 수 있는 자동차 휠 정렬 클램프 설정은 작업자가 이전 판독값을 검색할 필요 없이 이러한 검사를 견뎌야 합니다.
안전한 경로를 선택하고 저속으로 시작하세요. 스티어링 휠 위치, 직선 추적, 스티어링 복귀 및 새로운 소음이나 느슨함을 확인하십시오. 로드 크라운, 타이어 구성, 불균등한 마모, 브레이크 드래그 또는 손상된 부품은 정적 각도가 사양 내에 있을 때에도 당김을 유발할 수 있으므로 로드 느낌은 측정된 형상을 대체할 수 없습니다.
새로운 페더링이나 어깨 마모가 있는지 다음 주에 걸쳐 트레드를 검사하십시오. 올바른 타이어 공기압과 정렬은 트레드 수명을 보존하는 데 도움이 되며, 불규칙한 마모를 지속하려면 추가 진단이 필요합니다.
자동차 휠 정렬 클램프를 단단히 장착할 수 없거나, 판독값이 반복되지 않거나, 조정기가 걸리거나, 올바른 조정 절차를 사용할 수 없는 경우 중지하십시오. 구조적 손상, 설명할 수 없는 큰 좌우 차이 또는 안정적인 측정 후에도 지속적인 당김도 전문적인 진단을 정당화합니다. 느낌에 의한 추가 조정은 실제 결함을 숨기고 차량을 승인된 설정에서 멀어지게 할 수 있습니다.
정확한 홈 휠 정렬은 최첨단 장비를 소유하는 것보다 평평하고 안정적이며 반복 가능한 측정 설정을 만드는 데 달려 있습니다. 마모된 부품을 먼저 확인하고, 필요한 각도에 맞는 도구를 선택하고, 각 자동차 휠 정렬 클램프를 올바르게 장착하고, 캐스터, 캠버, 토우를 순서대로 조정하는 것은 오해의 소지가 있는 판독값과 불필요한 타이어 마모를 방지하는 데 도움이 됩니다.
Dongguan Dfeng Smart Tech Co., Ltd.는 보다 일관된 센서 또는 대상 포지셔닝을 지원하는 휠 정렬 클램프 및 관련 액세서리를 공급합니다. 올바른 차량 사양 및 검증 단계와 함께 사용되는 이러한 도구를 사용하면 정렬 작업을 보다 효율적이고 쉽게 반복할 수 있습니다.
답: 그렇습니다. 차량이 기계적으로 튼튼하고 작업 표면이 수평이며 제조업체 사양을 사용할 수 있는 경우 기본적인 발가락 및 캠버 점검이 집에서 가능합니다.
답변: 일반적인 도구에는 토 플레이트 또는 스트링, 강철 룰, 캠버 게이지, 회전 플레이트, 스티어링 휠 홀더, 토크 렌치, 휠 초크 및 적합한 조정 렌치가 포함됩니다.
답변: 자동차 휠 정렬 클램프는 정렬 센서, 대상 또는 게이지를 휠에 단단히 배치하여 반복 가능한 캐스터, 캠버 및 토 판독값에 대한 안정적인 기준을 생성합니다.
A: 지상고를 먼저 설정한 다음 토우 전의 캐스터와 캠버를 측정하거나 조정하십시오. 발가락은 이전 서스펜션 변경으로 인해 변경될 수 있으므로 마지막에 완료해야 합니다.
A: 차량을 굴려 안정시킨 후 측정을 반복하십시오. 조정을 강화하고, 조향 위치를 조정하고, 측정 장비를 다시 설치하거나 재점검한 후에도 신뢰할 수 있는 결과가 일관되게 유지되어야 합니다.
